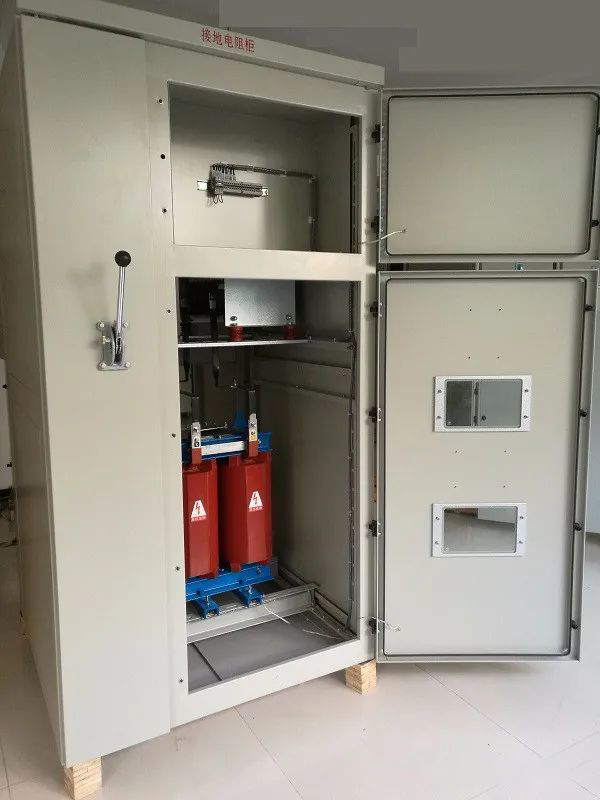

單相接地變壓器與發電機中性點接地電阻柜的關系
2020-12-07
發電機中性點接地電阻柜，有的不帶接地變壓器，有的帶單相接地變壓器；那么單相接地變壓器的作用是什么呢？
當發電機的電容電流稍大時，為了避免發電機接地時工頻過電壓損壞電機絕緣，需要在發電機中性點加一個電阻，利用電阻的阻尼作用降低過電壓，限制接地電流。發電機單相接地時，中性點對地電壓為相電壓，一般為幾千伏或一萬伏以上，所以要求這個電阻特別大，經濟上比較貴；發電機中性點與大地之間一般不直接連接大的高阻；而是一個小電阻和接地變壓器的組合。接地變壓器的一次側接在中性點和地之間，二次側接一個小電阻。根據公式，一次側呈現的阻抗等于二次側的電阻乘以變壓器變比的平方，于是就有了單相接地變壓器，小電阻可以起到高阻的作用。
發電機接地時，中性點對地有電壓，等于加到接地變壓器一次側的電壓，所以二次側自然會感應出一個電壓，作為判斷發電機接地保護的依據，即接地變壓器可以提取零序電壓。變壓器一次繞組額定電壓為發電機相電壓 1.05，二次繞組額定電壓為100伏。100 V的電阻很容易實現。雖然變壓器改造后接觸電流大，但發電機接地故障后應立即跳閘停機，所以電流持續時間不會太長，其熱效應也不大，所以沒有問題。同時，來自二次繞組的100伏電壓作為發電機接地故障保護的電源，100伏電壓的出現意味著發電機發生單相接地故障。
