直流變壓器的工作原理

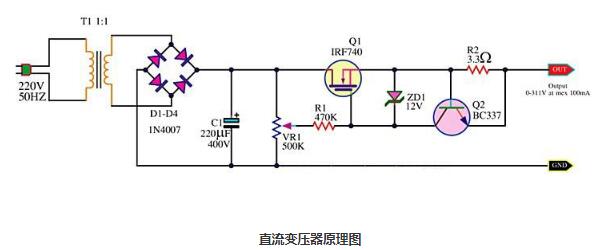

　　與交流變壓器類似，直流變壓器將一個DC電壓轉換成另一個或多個DC電壓。通過高頻斬波、變壓器隔離和高頻整流，從一個DC電壓到與其成比例的另一個或多個DC電壓的轉換可用于電力傳輸和電壓檢測站。直流變壓器電路結構簡單，易于實現軟開關。采用開環控制，恒定占空比工作，起到轉換隔離作用，轉換效率高。

　　與交流輸電相比，高壓直流輸電具有傳輸功率大、損耗小、傳輸距離遠和穩定性好的特點，具有廣闊的應用前景。目前，高壓直流輸電系統的整流側和逆變側仍需用工頻變壓器接入交流電網，其體積龐大、質量龐大。作為交流傳動的輔助功能，DC傳動不直接用于電氣設備。為了適應高壓直流輸電在未來電氣設備中的直接應用，特別是對于獨立的電力系統，如大規模離網風力發電，原方案繁瑣且不經濟。有必要配備一臺功能與交流隔離變壓器類似的直流變壓器，將高壓DC轉換為滿足電氣設備要求的隔離低壓DC。

　　變壓器的工作原理是電磁感應原理。變壓器有兩組接線端子。初級線圈和次級線圈。次級線圈在初級線圈之外。當初級線圈用交流電通電時，變壓器芯7產生交變磁場，次級線圈產生感應電動勢。變壓器線圈的匝數比等于電壓比。例如，初級線圈有500匝，次級線圈有250匝。一次電壓為220伏交流電，二次電壓為110伏

　　直流變壓器的正ji和負ji很容易區分。正符號是“；負面符號是""，沒有符號是由顏色區分的，紅色是正面和明亮的。藍色是負ji，一些負ji是黃色的。

　　下圖為直流變壓器的基本電路結構，其中Lr為變壓器漏感(或少量串聯電感)，一次高頻逆變電路可以是推挽式、半橋， 全橋，推挽式、雙管正激式、有源接地正激式、諧振復位正激式和不對稱半橋式。如圖所示，二次整流濾波電路可以是半波整流， 全波整流， 全橋整流器和無輸出濾波電感的推挽正激整流電路，整流二ji管可以用同步整流器代替，以減少導通狀態損耗。通過用雙向開關管代替次級整流二ji管，可以形成雙向直流變壓器。右側顯示了雙向半橋直流變壓器的電路結構。包括反激式、雙管反激式和正負反激式以及雙管正負反激式電路。由于變壓器起著電感和變壓器的雙重作用，變壓器需要儲存nengliang，因此不適合作為直流變壓器使用。滿足理想直流變壓器基本要求的電路結構可描述如下(1)Lr應盡可能小。Lr越小，線電壓降越小，直流變壓器的輸入輸出比例關系越大。

　　(2)直流變壓器不包含大型儲能元件。系統的小儲能元件是確保帶寬的條件，這要求系統的占空比盡可能接近1，并且系統的濾波元件要小。

　　(3)實現零電壓切換。零電壓開關的實現有助于提高轉換效率，漏感Lr越大，開關管零電壓越容易導通。開關管的并聯電容有利于開關管的零電壓關斷，但也使零電壓開關的接通變得困難。

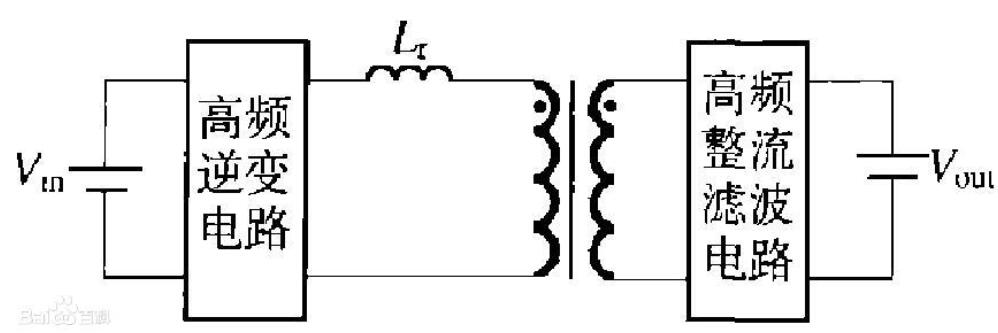

　　直流變壓器的基本電路結構

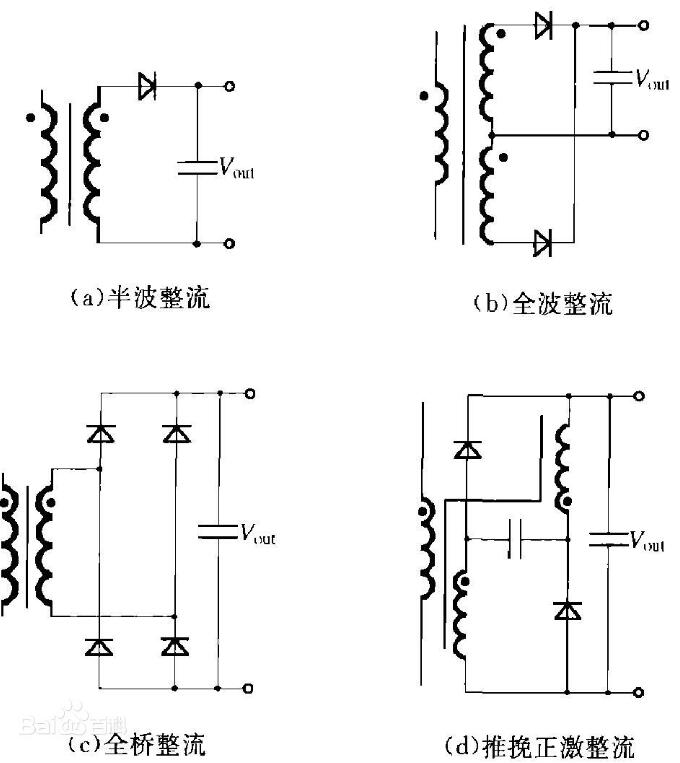

　　直流變壓器的二次整流濾波電路

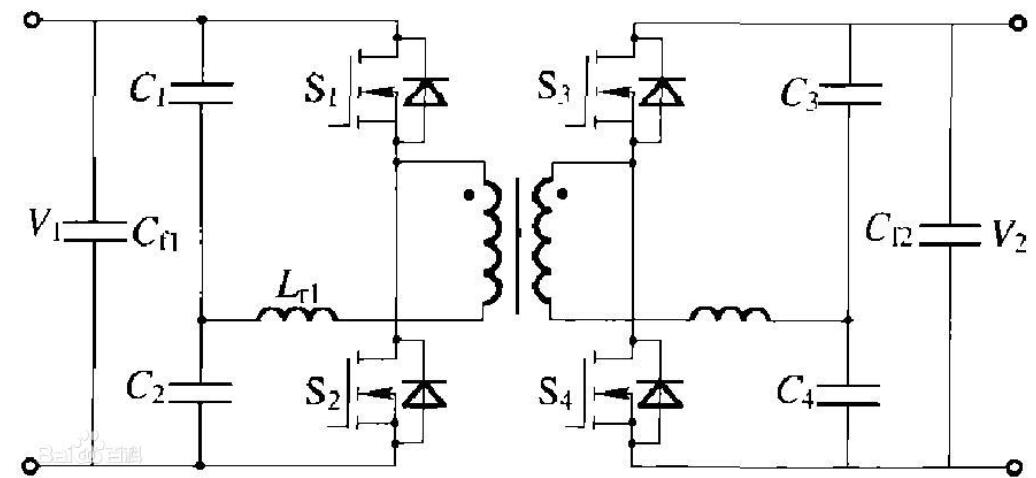

　　雙向半橋直流變壓器
