變壓器的工作原理

2020-07-20

變壓器

　　變壓器的主要功能是：電壓轉換；阻抗變換；隔離；穩壓器(磁飽和變壓器)等。常用的鐵芯形狀一般是E型和C型鐵芯。

　　變壓器是一種利用電磁感應原理將一種電壓的交流電轉換成另一種頻率相同的交流電的nengliang轉換設備。

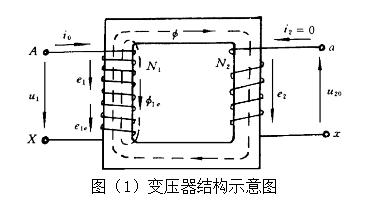

　　變壓器的主要部件是一個鐵芯和套在鐵芯上的兩個繞組，如圖(1)所示。一個繞組連接到電源，稱為初級繞組(初級繞組，初級)，另一個繞組連接到負載，稱為次級繞組(次級繞組，次級)。每個初級繞組的數量用下標1表示，每個次級繞組的數量用下標2表示。初級繞組的匝數為1N，次級繞組的匝數為2N。

　　理想情況如下(不包括電阻、鐵損和漏磁)。電壓u1施加到初級繞組以產生電流i1，電流i1建立磁通量并沿鐵芯閉合，并分別在初級和次級繞組中感應電動勢e1和e2。

　　1.電壓轉換

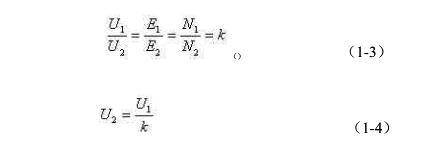

　　當交流電壓u1施加到初級繞組的兩端時，通過繞組中的交流電流i1將在鐵芯中產生主磁通量。結果表明，只要改變初級繞組和次級繞組的匝數比，就可以根據需要改變電壓。

1.電壓轉換
