箱子改變概念

箱子是將高低壓的一次設備、變壓器、二次設備在工廠內集成為雙重、密封、防腐、可移動的戶外箱子。

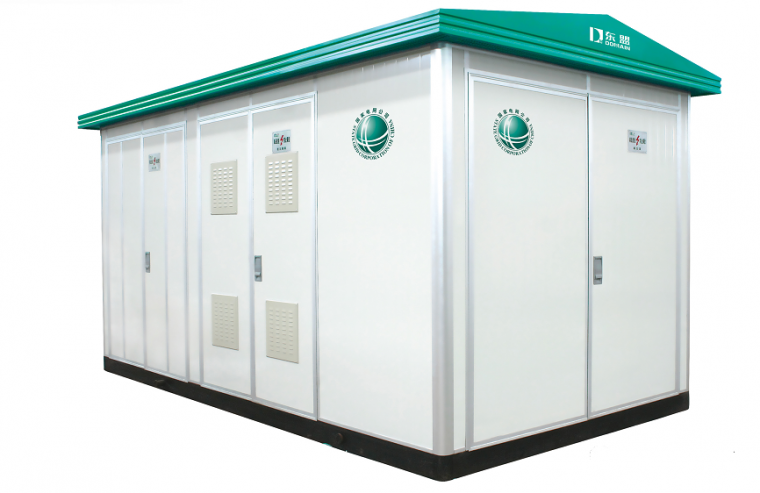

箱形變電站又稱預制變電站或預制變電站。 高壓開關設備，配電變壓器和低壓配電裝置，采用一定布線方案集成在一起的廠房預制板內，室外緊湊配電設備，變壓器降壓，低壓配電等功能youji組合，設置在防潮、防銹、防塵、防鼠、防火、防盜、絕熱、全封閉、可動的鋼結構箱中，特別適合城網建設和改造，連接土建變電站箱型變電站適用于礦山、工廠企業、油氣田和風力發電站，已取代現有土建配電室、配電站，成為新型配電裝置。

箱子變了的構造

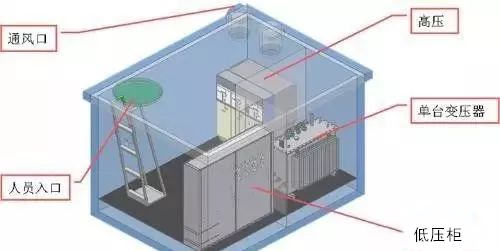

箱變的總體結構主要分為高壓開關設備、變壓器和低壓配電裝置三部分。

根據系統需要，高壓開關可選擇六氟化硫或真空斷路器、環形開關、負載開關、保險絲。 也可在高壓側追加測量裝置。 低壓側一般安裝有總開關或分路送料器開關，但也有僅安裝送料器開關的情況。 直接為低壓zui終用戶供電。 也可搭載補償電容器、測量裝置等。 配電變壓器一般選用油浸式或干式變壓器。

歐式變化的高壓室由高壓負載開關、高壓保險絲、避雷器等構成，可停止輸電操作，有過載和短路保護。 低壓室由低壓空氣開關、變流器、電流計、電壓表等構成。 變壓器一般采用S9或干式等。

箱體有“眼”字形配置和“品”字形配置兩種構成方式。 “眼”字形配置的高低壓室很大，容易實現環網和雙電源電纜的環網供電方式。

美式箱型復合變壓器結構前后分開，前部為接線端子，接線端子內包含高低壓端子、高壓負載開關、插入式保險絲、高壓分接開關操作手柄、油位計、油溫計等，后部為儲油箱和散熱器，變壓器繞組、鐵心、高壓負載開關箱體采用全密封結構。 整體箱zui近由國內廠家開發出來，應用還不廣泛，為雙層結構，高低壓室置于變壓器室之上

歐式、美式和一體式機箱各有優缺點，歐式機箱體積大，高低壓開關和變壓器設置在一個大機箱內，散熱條件差，需要機械排氣裝置。 美國式外殼由于變壓器冷卻片直接向外部散熱，散熱條件比較好，但其形狀比歐式差，其外觀難以與住宅小區等綠化環境協調。 一體型箱子占地面積少，優越，缺點類似于美式箱子。 另外，美國、一體型箱在國內只能制造630kVA以下，歐元箱可達到1250kVA。

普通箱形變電站的形式分為三類

(1)高壓開關設備型號

(2)干式變壓器柜形式

(3)低壓開關設備型號。

前三位字母的意思是

Z-組合式B-變電站N(W)-室內(室外，不可添加) x盒Y-移動。

箱子變化的駕駛和維護

(一)箱子運動的基本要求；

放置箱型設備的草坪應放在高處，不應放在低處。 防止雨水流入箱內影響運行。 建造混凝土平臺時，請留下中性。 電纜的出入線鋪設很容易。

2、箱體和接地網需要可靠的連接，箱體接地和零位可以共用接地網，接地網在基本的四角打接地樁，形成一體。

3、違反箱型設備周圍堆積物，確保電氣設備通風和運行巡視，箱體以自然風循環冷卻為主，變壓器室門不得堵塞。

4 .高壓配電裝置環形開關、變壓器、避雷器等設備定期巡回維護，發現缺陷時修理，定期進行絕緣預防試驗面孔。 請正確解除機器的連鎖，用絕緣棒操作。

(二)箱變的巡回維護箱變根據巡回維護周期定期巡回(每月一次以上)，測量電纜終端連接處的溫度，檢查設備的運行狀況，根據需要試面。

一般巡視項目包括：

1、基礎是否牢固，洞是否堵塞，櫥柜是否有濕氣。

2 .接地裝置是否完備或連接良好。 接地電阻是否滿足要求。

3 .室外環境有無變化.交通和行人anquan是否有影響。

4、檢查各送料器的負荷狀況。 三相負載是否平衡、過載、開關的開閉位置、儀表指示是否正確、控制裝置是否正常動作。

5、箱體變化的除塵箱內部每年進行除塵，高壓室、低壓室的箱體表面和空氣箱表面用濕布擦拭，變壓器室內變壓器用吹風機除塵或用吸塵器除塵。

6 .檢查鼓風機的日常維護和檢查鼓風機的運轉狀況，如果不運轉，使用溫濕度控制器，在現有溫度以下開始檢查鼓風機。

7 .高壓開關和低壓開關電動操作機構的維護和檢修

(1)檢查氣壓計的指針。 是否在綠色區域，進入紅色區域后，進行投入操作。 立刻通知制造商處理。

(2)機械部件的潤滑可以使用通用的鋰類潤滑脂(潤滑脂)進行潤滑后，進行分割操作試驗等。

(3)電纜、避雷器的例行試驗按例行試驗要求，進行電纜、避雷器的絕緣試驗和漏電流試驗。

8 .輔助程序溫濕度控制器的程序試驗煙霧警報裝置的程序試驗端子臺的緊固和檢查：標準品的緊固和檢查。

9、端子臺的維護可能是因熱膨脹收縮而使端子臺松動，每年都應對端子室內所有端子的重新緊固。 注意：重新緊固前，請確認一次交流電路和二次控制電路已切斷，不要觸電！

10 .保養箱變更時的注意事項

(1)在箱變門上設置防風機構，使箱門保持完全打開的狀態，關閉箱門時bixu提起防風機構的根部，關閉門不要勉強拉動，防止機構和門的變形，影響箱變的正常使用

(2)高壓負載開關的本地手動操作結束后，將負載開關的操作手柄返回外門內側的手柄支架，以免丟失。

(3)高壓環形盤的備用電路未連接電纜時，應在環形盤輸電前關閉備用電路，或者使用附帶的絕緣蓋堵塞電纜支架，避免事故發生

(4)箱子出廠時網箱上裝備的防塵帽不能代替絕緣帽使用！

(5)不允許在運行中使用短路插頭插入測試孔。 如果不插入，電壓傳感器可能會損壞。

(6)低壓隔離開關只能在解鎖位置操作。 不要勉強拉！

盒子正確的操作

1 .投入操作

電纜室門---分離接地開關---關閉負載開關。

2 .柵ji操作

分開負載開關，關閉接地開關，打開電纜室門。

操作時的注意疲勞事項

(1)進行負載開關的接通操作時，bixu將開關按到接通或接通的zui終位置，在開關不動作前，請勿松開或拔出操作手柄。 彈簧彈回會傷害操作者。

(2)進行負載開關的接通操作時，將操作手柄的操作手柄向外伸出，防止操作時傷害操作者。

(3)進行負載開關的接通操作前，拔出對應的單元面板左上部的電動手動切換旋鈕，旋轉90固定在手動位置后，手動操作負載開關，可能會損壞機構。

故障現象發生原因的故障診斷方法

(1) :框架斷路器不能接通

1 .控制電路故障。

2 .智能脫扣器工作后，面板上的紅色按鈕未復位。

3 .儲藏機構沒有儲藏

排除方法

1 .用萬用表檢查開放點。

2 .確定跳閘的原因，故障診斷后按重置按鈕。

3 .手動或電動儲藏。

(2) :塑料外殼斷路器不能接通

1 .機構脫離后，沒有恢復。

2 .斷路器帶欠電壓線圈，輸入線側沒有電源。

排除方法

1 .確定跳閘的原因并在故障診斷后重置。

2 .使入線端帶電，將手柄復位后投入。

(3)斷路器一接通就會飛

1 .線路有短路現象

排除方法

1 .不得多次重復投入。 bixu查明故障，排除后再投入。

(4)電容器柜不能自動補償

1 .控制電路的電源消失。2 .電流信號線連接不正確。

排除方法

1 .檢查控制電路，恢復電源。

箱子變化工程如何做好裝箱式變壓器？

箱變接地裝置的施工

1、箱型變電站周圍打接地網，接地網與周圍的建筑接地網相連。

2、接地裝置埋設shendu和焊接要求符合設計要求和相關規范的規定。

3、接地裝置安裝完畢后，在晴朗的天氣下，當?shù)孛鏉穸冗_(dá)到基準時，可進行接地電阻的測量。 如果有接地電阻值不符合規定的接地裝置，在接地電阻值滿足設計要求之前，bixu按規定增加相應的接地ji和接地母線。

4 .接地裝置與設備連接可靠，需要美觀。

戶外箱變電站的安裝工程

1、申報單：根據箱變廠家提供的箱變設計圖要求和使用要求，訂購相應的材料和設備，在箱變內變壓器訂貨前向供電部門提供設備型號，申報審批。

2、配線：經現場調查，確定10kV電源的合理入線點，制定相應的受電工程方案

3、埋入：箱型變電站基礎施工，埋入相應的構件和電纜保護鋼管。

4、設置：基礎達到設計強度的70個點以上后，箱型變電裝置到達現場首先進行檢查，配件齊全，設備齊全，無生銹或機械損傷的，可以設置設備。 在這個過程中要注意基礎養護。

5、檢驗：箱子工程完成后，施工部門首先通過設備自我調整、自我檢驗，建設部門委托有試驗資格的試驗部門進行箱型變電站試驗。
